銅箔スリット加工

金属箔
銅箔スリット加工

Ultimate finish with Gang Slit
スリット端面が品質に大きく影響することを学んだからこそ

金属箔スリット加工実績


アルミ箔
銅箔
CCL
ニッケル箔
コバルト箔


厚み

0.004mm~0.8mm

最薄4μ
最小幅0.3㎜
最大幅2600mm


銅箔ポリイミド貼り合わせ品
銅箔コーティング品
コーティング金属箔
ニッケル箔銅箔
銅箔粘着コーティング層

歴史

金属箔スリット加工の歴史は創業当初の1990年のアルミ箔からスタートしました。フィルムと違って「伸びない。もとに戻らない」シワをはじめ様々な苦難に苦労しました。フィルムと違って肉眼で確認できるほどの切粉が見えた時から刃の研究、最適なクリアランスの探索にどれ程の時間を懸けたか計り知れません。顕微鏡でみるとスパッと切れてない。切れ方に傾向が見える。。。トライエラーの繰り返しで解決していくのですが、一つ変えては検査して、、、


例えば

下記に示す切り方ですが、結果からいうとどちらも長所短所があって材質に応じて選択していきます。

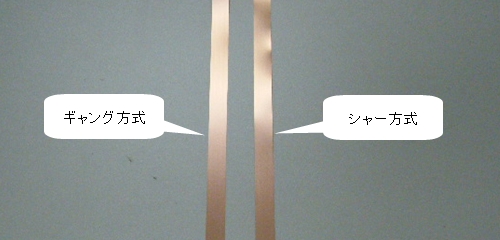

ギャングスリットとシェアースリット
ギャング スリット シャー スリット

アルミ箔・金属箔スリットに多く求められる超美端面を作り出すには、前項でも述べましたように まず材料の質を見極めることから始まります。

単体?複合体?その構成は?厚みのシェア率は?滑りやすいの?割れやすいの?など 様々な観点から技術者は頭の中とこれまでの実績でベストを組み立てます。それらの組み立てからスリット方式を変えるのはよくあることですが、先日ギャングスリットの端面で問い合わせがあったので画像を掲載しておきます。
なんでギャングなの?とよく聞かれますが俗語造語でもともとは集合体からきています。 隙間なく刃物を組み合わさった集合体→ギャングにしようっか と昔の先輩方がつけられたのでしょう^^。
シャースリット方式とは違って両端面が同じ条件でせん断されますので図のとおり両側の端面の品質が同じです。 アルミ箔にはつきもののウェイビングやバリ 波打ち カエリ だれ 湾曲なども設定次第で軽減されます。  シャーに比べるとセットするのが大変なのですが・・・

シェアースリット説明





ギャングスリット加工説明

銅箔、金属箔をスリットする際の注意点はなんといっても「切り粉」。
フィルムと違って油成分を含みませんので切る際には非常に高い管理が要求されます。
そして高価!気をつけなければなりません!

軟質・硬質
厚みのレンジ
表面処理の種類
ハンドリング最適質量
それぞれにマシン種や刃種、適切な加工速度など沢山の実績から算出いたします。

MSRの強みは
あらゆる金属箔を加工してきたからこそ得られる箔スリット技術相伝に裏付けされた開発力。
バリ、エッジ波、精度、反りでお困りなら
どうぞお気軽にお問い合わせください。

特に薄箔が得意です!

MSRは薄い材料が得意で、どうして得意なのかと言われると入社した時から薄い材料に囲まれていた、それが普通化しています。 銅箔、アルミ箔10μ以下も楽々スリット加工出来ますので お気軽にお問合せください。

匠技とも言える歴史あるMSRの金属箔スリット加工

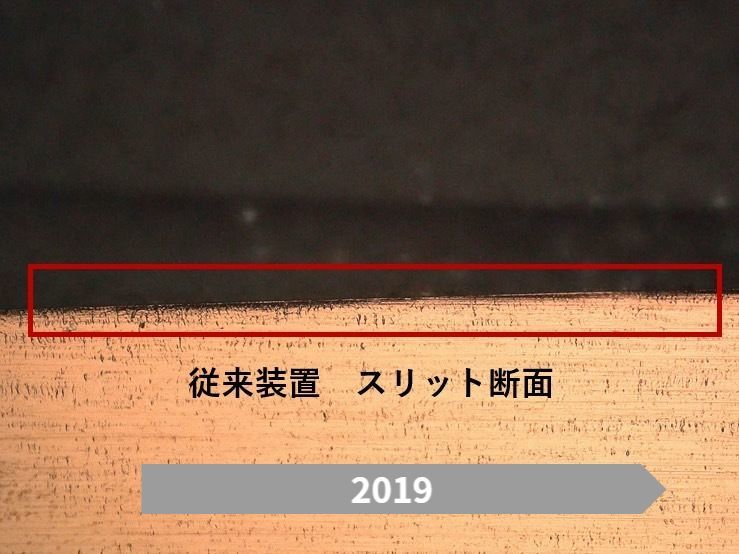

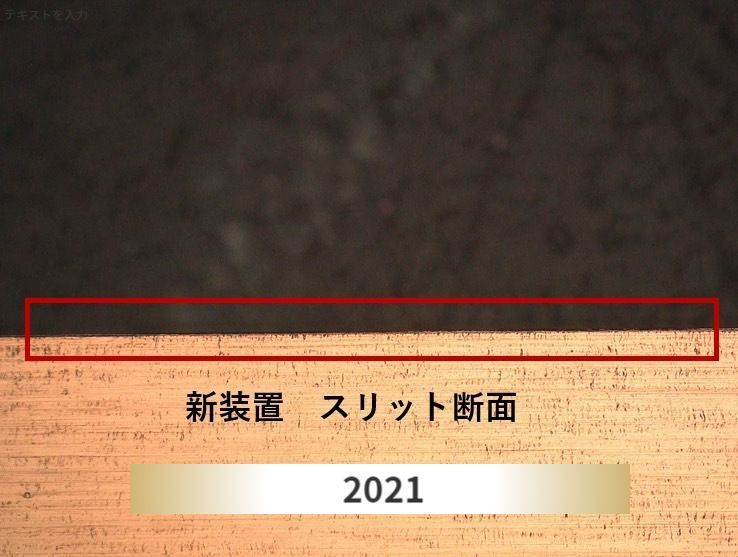

通常スリットとFJスリット工法。

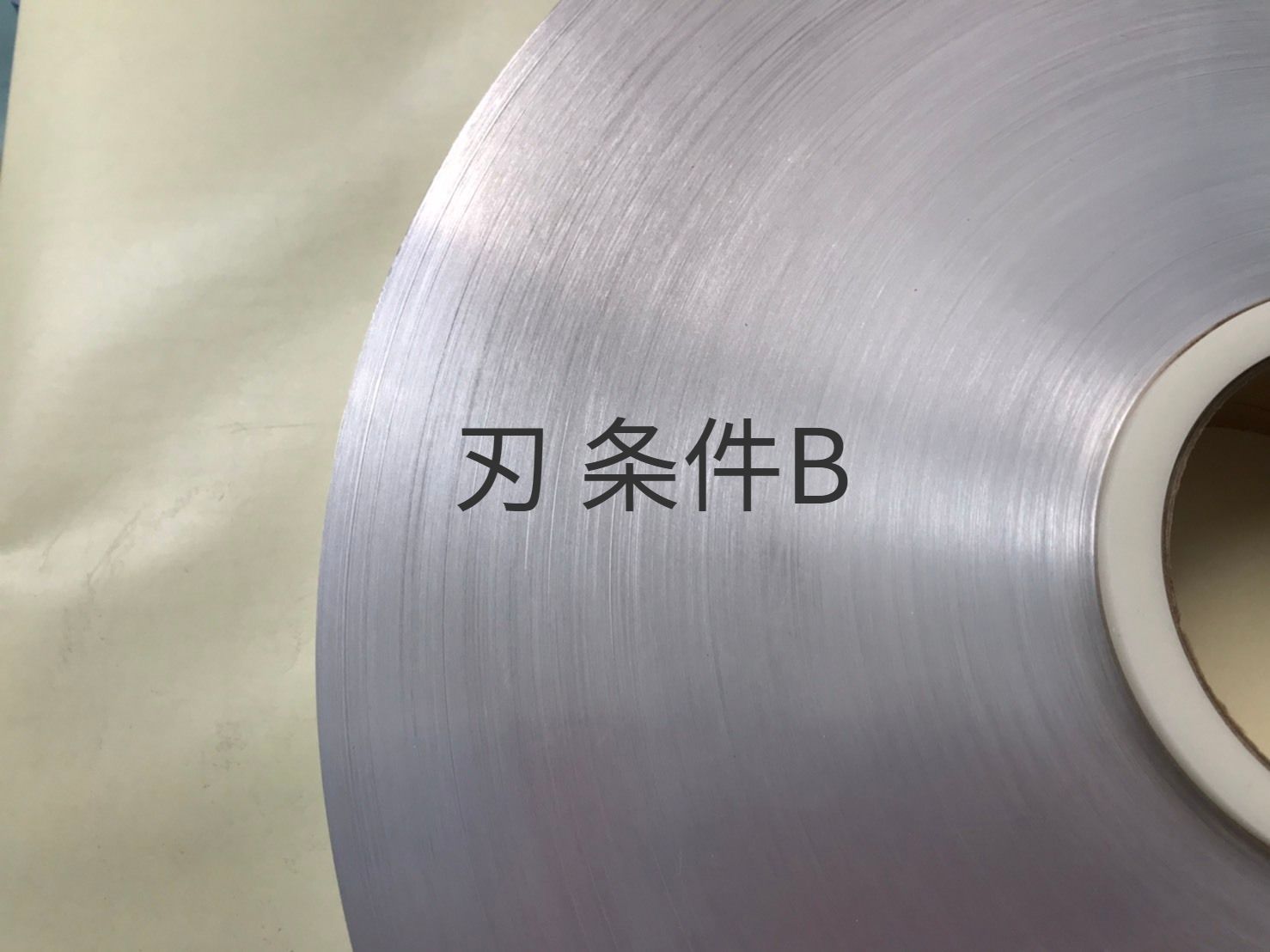

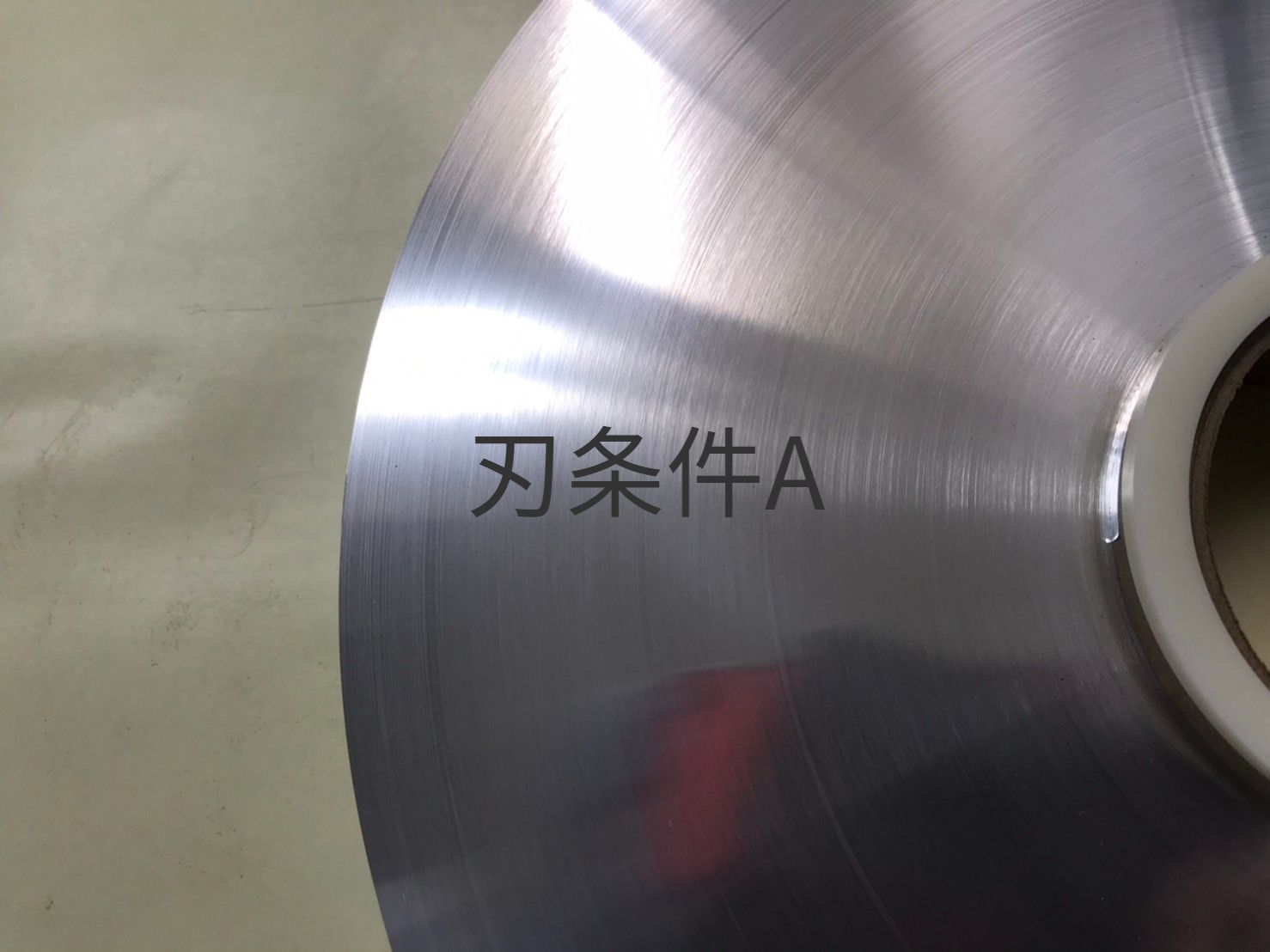

条件Bでも十分な品質ですが1000倍検査ではバリが多少みられて不十分でしたのでFJでスリットしてみました。バリゼロと言いたいところです。
アルミ箔スリット加工1

Copper foil
Aluminum foil
Nickel foil

アルミ箔スリット加工2

Copper foil
Aluminum foil
Nickel foil

銅箔スリット加工1

Polyimide/Copper

銅箔スリット加工2

Polyimide/Copper

銅箔スリット加工2

Copper foil

フィルムスリット加工1

Polycarbonate/Alumi

金属箔と言えば

金属箔 密着改善
表面洗浄と共に濡れ性改善
コーティングや貼り合わせの密着力向上には
プラズマ処理をご活用ください
脱気包装、真空包装で湿気から製品を守ります。
金属箔や吸水性の高いフィルムを真空包装で湿気湿度から守ります。
そのまま脱気してシール包装。
窒素ガスをパージして包装。
シリカゲルを挿入して包装。
必要に応じた対応が可能です。お気軽に問合せください。

幅→0.05mm単位で調整可能です。
厚み→0.001mm~1mmまで
幅→最小0.3mm~2500mm
専用マシンが6台もありますので
いつも超短納期で対応出来ます!

A4サイズならいつでも無料で対応させて頂いています。
まずはお気軽にテルください。

杉山です。

無料で味見

フィルムやシートは、はがきサイズで。
粉体は10gから無料でお試し頂けます! 無料の味見で 可、不可を見極める


味見システム

最先端で活躍されている開発者ほど、実際に試験をして、先ずは出来るのか、出来ないのか? 一刻も早く知りたいものです。MSRでは無料で味見をしてもらい複種類の味見システムから最もマッチした条件を探して頂きます。御社の「あっ できた!」をアシストします。

材質や用途に応じた様々なスリット、スリッター方式




フィルムスリット、スリッター加工  最大幅2600㎜


フィルムのクリーンスリッター加工は材質と厚みから最適な条件を見極めてスリット加工方式を決めます。30種類以上のスリット刃から厳選します。スリット方式もフィルムスリット加工用のシャー式や硬度フィルムに最適なギャング式 、その他、レザー式またはスコアー式から最適マッチングを探し出します。洗浄液やタッキングローラーによる表面洗浄を行いながらスリット加工をするのも我々の得意のひとつです。ReadMore




マイクロスリット加工 0.3mmから


フィルム、
粘着テープ、金属箔 マイクロスリット加工はMSRのコア技術の一つで40年の歴史。
現在はS工場にておこなっており、材料の厚さは4μから1000μまで。材質は高機能フィルムから粘着シート 金属箔までありとあらゆる材質の実績を持っています。最小幅は0.3mm 小型化には最適のこの技術をお試しください。ReadMore







広幅スリット加工 ~2600mmまで


広幅化スリット加工では5つのハードルを越えなければなりません。
まずは300mm→700mm  700mm→1500mm  1600mm→2200mm  2200m→2500mm と大体この4つですが、口では言い表せない重力という壁が技術者を悩ませます。あらゆる材質を2600mmの原反から製品まで加工設計は訓練された技師の腕の見せ所です。ReadMore





金属箔スリット

金属箔、主にアルミ箔や銅箔、ニッケル箔をスリットによるバリ無く匠技で仕上げます。ReadMore






粘着フィルムスリット加工
粘着フィルム、テープスリット加工

粘着の強度、高粘度もお任せください。40年以上の実績から高品質をお約束いたします ReadMore





ハーフスリット・カット加工


粘着複層品において離型紙やPETセパのみスリットカットすることは多くありますが我々は粘着層に一切のスリット痕無くハーフスリットカットを行います。お気軽にご相談ください。ReadMore





クリーニングスリット加工


材料表面をクリーニングしながらスリット加工を行います。またスリット後にもクリーナーを搭載することによるスリットカスクリーニングも可能です。
沢山の実績がありますのでお気軽にご相談ください。ReadMore





ヒートスリット・超音波スリット加工


ヒートスリットとは溶断刃で繊維やメッシュの端面を超音波で溶かしながらスリット加工を行います。





粘着テープ 細幅スリット加工

粘着テープは多種多様に応じて数千種類に及ぶ品種ですが当社は創業当時から粘着シートやフィルムを専門にスリット加工を受託することから始まりましたので自信を込めて粘着テープの細幅スリット加工を最高品質で提供出来ます。 最小幅0.3mmから10μ単位で刃組みが可能。ReadMore





オシレーションスリット加工

ゲージバンドを解消するために左右にオシレートしながら行うスリット加工です。オシレートは簡単なようですがフィルムの特製を把握しながらダメージの少ない最適な揺動量を探しだすことが大事です。ReadMore






洗浄スリット加工

洗浄液やタッキングローラーによる表面洗浄を行いながらスリット加工をするのも我々の得意のひとつです。プラズマ表面処理によるドライクリーニングは金属箔においての革新です。ReadMore






トラバース巻き加工

トラバース巻きとは主に長尺を目的とする綾巻きの事で画像のように多軸で一気に巻きあげる技法です。ReadMore





レーザーカット・スリット加工受託

CO2レーザーを操り、リング刃では成しえなかった端面を可能にします。 ReadMore




超音波カット・スリット加工

金属刃物でダメなら先ずは超音波で進めてみますか。ReadMore
