揺動オシレーションスリット加工でゲージバンドを解消

オシレーションスリット加工


迷い巻き、オシレーションスリット加工(揺動)

What is important with oscillation winding process

オシレーション(oscillation)スリット加工とは。

簡単にいうと右に左に動かしながら巻き取ることです。それにより 原反のコブが解消されます。簡単なことですが一つ間違えるとキズのもとになります。迷い巻きとも言います。

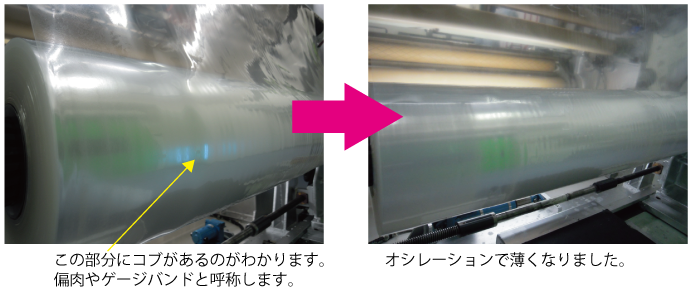

ゲージバンド対策
羽毛キズさえつかない特殊な揺動oscillation

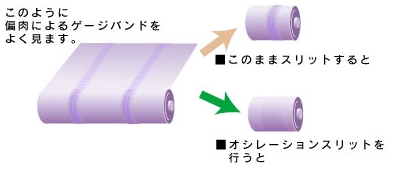

度合に応じた揺動oscillationカーブを形成しながらスリット加工を行うことで、ハードバンド(コブ)を薄める事が出来ます。迷い巻きでハイエッジも吸収。

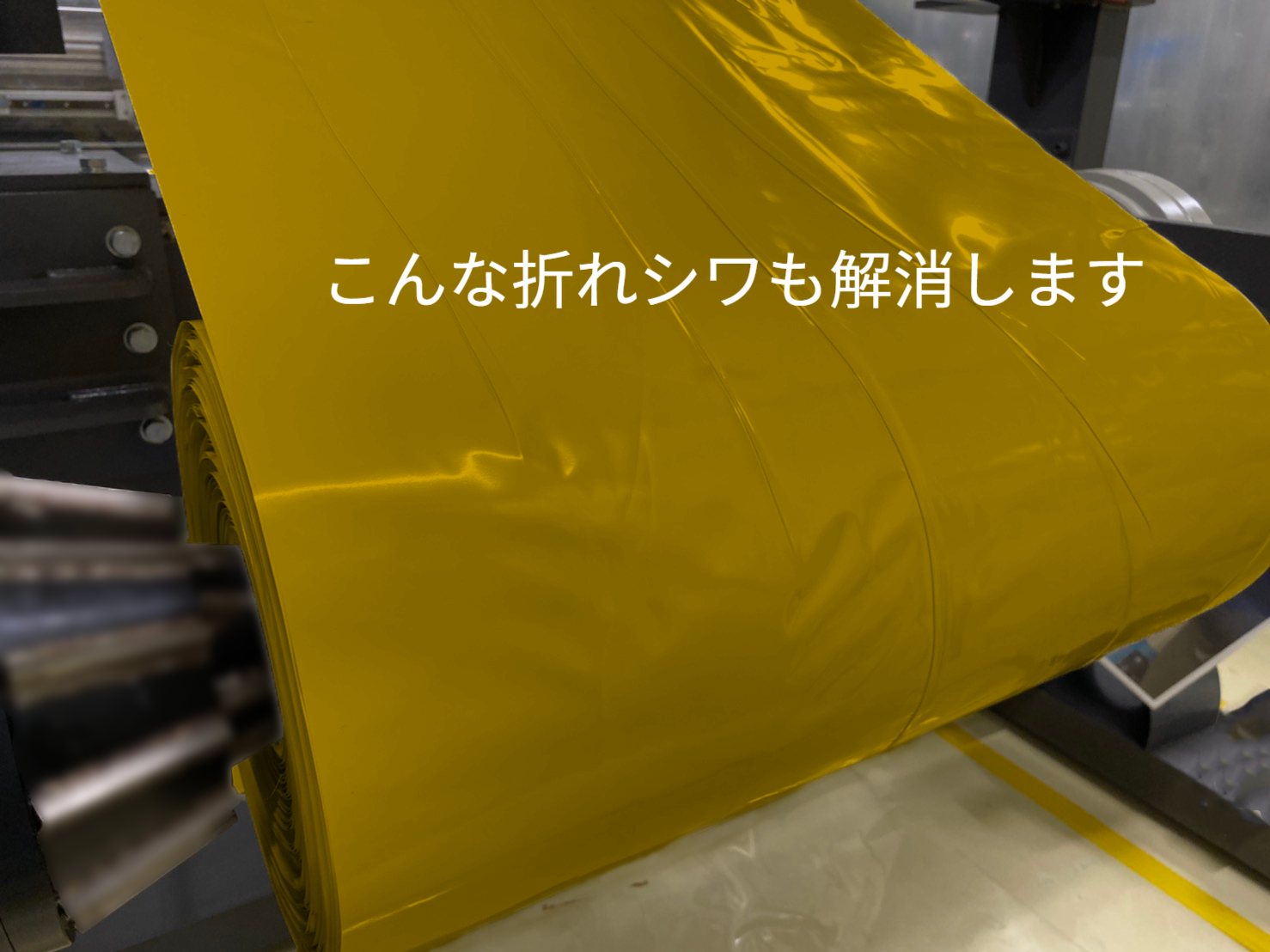

■注意点としてカーブ(揺動)オシレーティングが強すぎたり弱すぎたりするとスリット加工端面が毛羽立ったりフィルム折れが発生したりします。MSRではこれまでの実践から材質に合った揺動オシレーティングカーブを提供して開発支援します。





羽毛キズはどうしてはいるのか

材料表面は肉眼では検知しにくい突起や厚みムラ変形が存在します。フィルムやシートを巻きとる際には必ず表裏で接触します(縦接触やMD方向接触と称しますひとまず)。材料がロールに接触するだけでも実はナノレベルでキズがついているというか変化しているといっても過言ではないかもしれません。
その縦接触の更に横にオシレーションするわけですから接触としては当然増加します。迷い巻きでハイエッジも吸収。素材に応じたサインカーブとスピード、そしてロールへの接触関数とこれまでのデータからパスラインやサインカーブ設計が要求されます。

カーブ間隔、移動量、スピード他、8つのパラメータを自在に調整しながらベストを導きます。


アニールでゲージバンドが解消される

経時変化が起すゲージバンドもoscillation。これで解決します。

迷い巻き、オシレーションスリット加工(揺動)ハードなバンドもオシレーション(oscillation)スリット加工で軽減できます
