TACフィルムを超細幅スリット加工

 TACフィルム
超細幅スリット加工

What you need for TAC film Slits
もし超細い製品があれば・・ 加工プロセスが見直せます。
細く切って巻く、 更に細く切る巻く

  御社の世界唯一の製品を作る。ここから始まるかもしれません

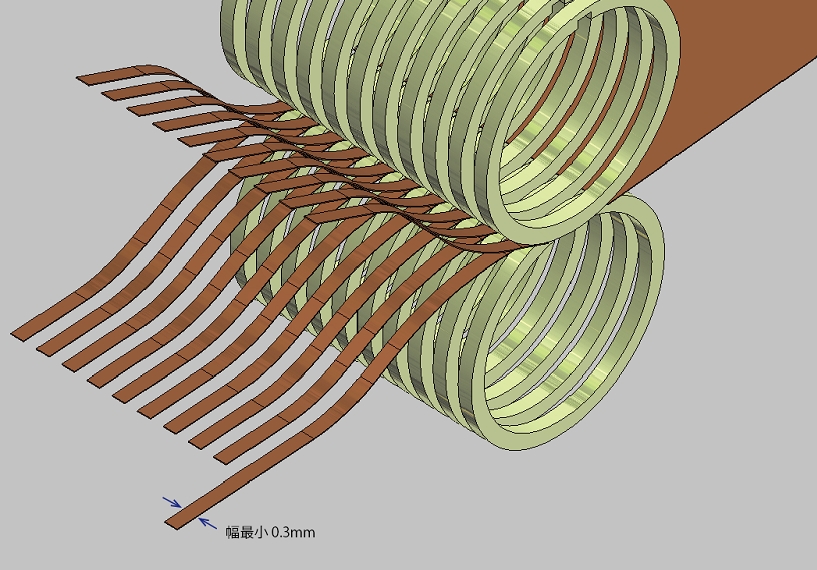

TACフィルム 超細幅マイクロスリット加工の最細幅は0.3mm

何よりも大事なのは端面精度

何よりも大事なのは端面の品質と
材質 特に複合材料はそれぞれの特性を加味してスリット加工するので
熟練実績が必要になります
新材料や新工法の開発提案としてよく取り上げられます


細幅スリット加工後、崩れないように両端面を板でおさえます。
後のハンドリングや輸送上のトラブルもこれで解消します。

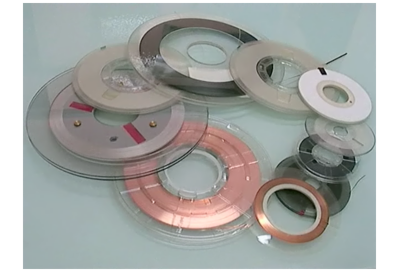

沢山の種類のリールに対応。

素材の特性と後工程にあわせてリールを選定いたします。
内径は12.5mmから対応できます。
御社に合ったリールも開発します





TACフィルムの特徴


触ってて感じることは滑り性が良くはないので巻取りの際に
些細な気配りが必要です。そして偏肉がキツイこともありますので最初に厚みを良く把握する
事が大事です。

何よりも透明性が非常に高いのでマイクロスクラッチや羽毛キズなどロールとの接触に特に注意を要します。
TACフィルムにおいての最細幅は0.3㎜巾です。
単体の他、粘着テープや表面に蒸着を施しているものも存在します。

特に薄箔が得意です!

MSRは薄い材料が得意で、どうして得意なのかと言われると入社した時から薄い材料に囲まれていた、それが普通化しています。 銅箔、アルミ箔10μ以下も楽々スリット加工出来ますので お気軽にお問合せください。

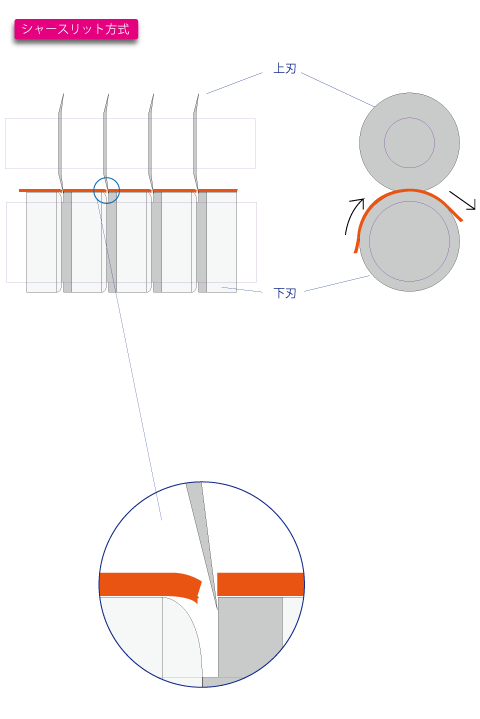

シェアースリット説明





アルミ箔スリット加工1

Copper foil
Aluminum foil
Nickel foil

アルミ箔スリット加工2

Copper foil
Aluminum foil
Nickel foil

銅箔スリット加工1

Polyimide/Copper

銅箔スリット加工2

Polyimide/Copper

銅箔スリット加工2

Copper foil

フィルムスリット加工1

Polycarbonate/Alumi

そして二つ目がギャングスリット方式
ギャングスリット方式は簡単にいうとパスタを切るシュレッターです。
刃の幅が製品の幅になります。

材質に合わせて刃と刃の当たり具合を調整する必要があり、職人技が必要です。

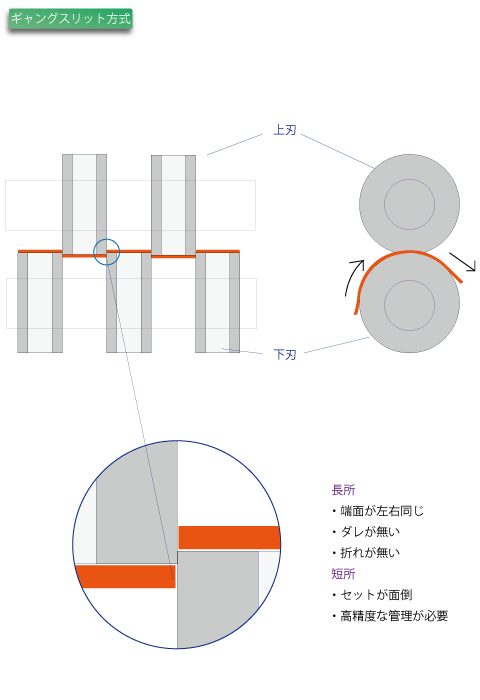

ギャングスリットのイメージ図

ギャングスリット加工説明

ギャングスリット?と
      シャースリット?

超美端面

超美端面を作り出すには、前項でも述べましたように まず材料の質を見極めることから始まります。

単体?複合体?その構成は?厚みのシェア率は?滑りやすいの?割れやすいの?など 様々な観点から技術者は頭の中とこれまでの実績でベストを組み立てます。

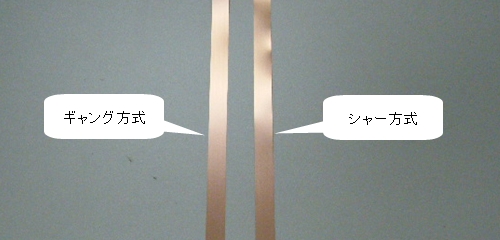

それらの組み立てからスリット方式を変えるのはよくあることですが、先日ギャングスリットの端面で問い合わせがあったので画像を掲載しておきます。
なんでギャングなの?とよく聞かれますが俗語造語でもともとは集合体からきています。 隙間なく刃物を組み合わさった集合体→ギャングにしようっか と昔の先輩方がつけられたのでしょう^^。
シャースリット方式とは違って両端面が同じ条件でせん断されますので図のとおり両側の端面の品質が同じです。 ウェイビングやバリ 波打ち
カエリ だれ 湾曲なども設定次第で軽減されます。  セットするのが超大変なのですが・・・




スリットサイエンス!

美しい製品の端面を極めることに全神経生命を賭けるといっても過言では無いかもしれません
それがMSR-S・FACTORY。

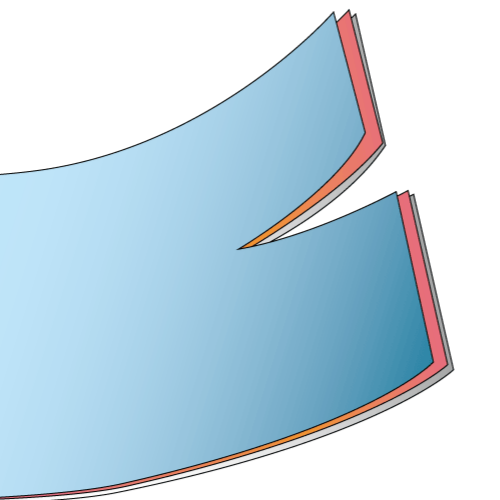

積層粘着フィルムに関しては ウージング ウェイビング ピーリングが、そして
金属箔においてはバリ 波打ち カエリ だれ 湾曲など注意重視されます。
弾性率 積層構成 厚み 伸縮性など用途に応じて様々な材料が連日開発されます。
ベストな切り方はこうです! など一概に答えはなく

それぞれを 多次元でコントロールすることで お客様の要求を 全てをクリアに出来る最高品質が生まれます。

4400種! これはMSRのこれまでの実績です。

製品を保持するリールも成型品から削り出し品まで御社オリジナルをサポートいたしますしお気軽にお問い合わせください。


難しいといえば

単体と複合材料はどちらが難しい

単体と複合材料、どちらが難しいと言えば、概括的に言えば 複合材料になります。

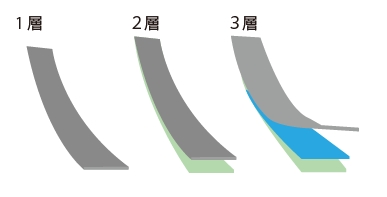

何故ならば、図のように層が増えるほどそれぞれの材料自体を把握し、それに対しての
加工設計が必要となるからです。

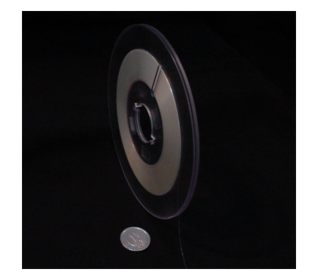

 とても便利なリール 見つけました!↓


現在社会にマッチして新しい細幅マイクロ(細幅)スリット加工に
欠かせないリールです。
安価 ・ リユースとリサイクルが可能。
2つに分離出来るのでスタッキングも容易。
海外輸送やワンウェイにも活躍しそうです



S工場の左手力
左手の活用で器用さと斬新な発想を鍛える

我々超細幅マイクロスリットのスペシャリストは器用さが必要です。また、
日進月歩で斬新な発想でチャレンジしなければなりません。
昨日の常識は明日の非常識と声にして毎日自分たちの可能性を生み出す
ために左手で箸を使います。
小さな習慣が大きな結果を生むと我々は信じて愚直に精進します。
応援してください。



  耐熱性 通気性 耐久性を兼ね備えた金属リールです。
  自社製作ですので通常より安価! どんなサイズどんな形状でも可
  しかも1個からでもご要望にお応えします




超細幅マイクロスリット加工技術の杉山です。

まだまだ自問自答を繰り返しながら
何とか前進という感じですが 丸丸丸
若い情熱と探求力で実力をつけて皆様
のお役にたてるように尽力します。
お気軽にお問合せください。

無料で味見

フィルムやシートは、はがきサイズで。
粉体は10gから無料でお試し頂けます! 無料の味見で 可、不可を見極める


味見システム

最先端で活躍されている開発者ほど、実際に試験をして、先ずは出来るのか、出来ないのか? 一刻も早く知りたいものです。MSRでは無料で味見をしてもらい複種類の味見システムから最もマッチした条件を探して頂きます。御社の「あっ できた!」をアシストします。

材質や用途に応じた様々なスリット、スリッター方式




フィルムスリット、スリッター加工  最大幅2600㎜


フィルムのクリーンスリッター加工は材質と厚みから最適な条件を見極めてスリット加工方式を決めます。30種類以上のスリット刃から厳選します。スリット方式もフィルムスリット加工用のシャー式や硬度フィルムに最適なギャング式 、その他、レザー式またはスコアー式から最適マッチングを探し出します。洗浄液やタッキングローラーによる表面洗浄を行いながらスリット加工をするのも我々の得意のひとつです。ReadMore




マイクロスリット加工 0.3mmから


フィルム、
粘着テープ、金属箔 マイクロスリット加工はMSRのコア技術の一つで40年の歴史。
現在はS工場にておこなっており、材料の厚さは4μから1000μまで。材質は高機能フィルムから粘着シート 金属箔までありとあらゆる材質の実績を持っています。最小幅は0.3mm 小型化には最適のこの技術をお試しください。ReadMore







広幅スリット加工 ~2600mmまで


広幅化スリット加工では5つのハードルを越えなければなりません。
まずは300mm→700mm  700mm→1500mm  1600mm→2200mm  2200m→2500mm と大体この4つですが、口では言い表せない重力という壁が技術者を悩ませます。あらゆる材質を2600mmの原反から製品まで加工設計は訓練された技師の腕の見せ所です。ReadMore





金属箔スリット

金属箔、主にアルミ箔や銅箔、ニッケル箔をスリットによるバリ無く匠技で仕上げます。ReadMore






粘着フィルムスリット加工
粘着フィルム、テープスリット加工

粘着の強度、高粘度もお任せください。40年以上の実績から高品質をお約束いたします ReadMore





ハーフスリット・カット加工


粘着複層品において離型紙やPETセパのみスリットカットすることは多くありますが我々は粘着層に一切のスリット痕無くハーフスリットカットを行います。お気軽にご相談ください。ReadMore





クリーニングスリット加工


材料表面をクリーニングしながらスリット加工を行います。またスリット後にもクリーナーを搭載することによるスリットカスクリーニングも可能です。
沢山の実績がありますのでお気軽にご相談ください。ReadMore





ヒートスリット・超音波スリット加工


ヒートスリットとは溶断刃で繊維やメッシュの端面を超音波で溶かしながらスリット加工を行います。





粘着テープ 細幅スリット加工

粘着テープは多種多様に応じて数千種類に及ぶ品種ですが当社は創業当時から粘着シートやフィルムを専門にスリット加工を受託することから始まりましたので自信を込めて粘着テープの細幅スリット加工を最高品質で提供出来ます。 最小幅0.3mmから10μ単位で刃組みが可能。ReadMore





オシレーションスリット加工

ゲージバンドを解消するために左右にオシレートしながら行うスリット加工です。オシレートは簡単なようですがフィルムの特製を把握しながらダメージの少ない最適な揺動量を探しだすことが大事です。ReadMore






洗浄スリット加工

洗浄液やタッキングローラーによる表面洗浄を行いながらスリット加工をするのも我々の得意のひとつです。プラズマ表面処理によるドライクリーニングは金属箔においての革新です。ReadMore






トラバース巻き加工

トラバース巻きとは主に長尺を目的とする綾巻きの事で画像のように多軸で一気に巻きあげる技法です。ReadMore





レーザーカット・スリット加工受託

CO2レーザーを操り、リング刃では成しえなかった端面を可能にします。 ReadMore




超音波カット・スリット加工

金属刃物でダメなら先ずは超音波で進めてみますか。ReadMore
