フィルム　アニール処理（焼成加工）

アニール処理（熱処理、焼成加工）とは

フィルム(高耐熱)、樹脂に熱処理を目的に設計されたMSRアニール装置は、熱収縮低減、結晶化、コーティングの再乾燥、残留溶媒や応力のトラブルの解消などにも高い効果を発揮し、高温で長時間の連続加工が可能です。光学用途のフィルム、ポリイミドフィルム、スーパーエンプラ系のフィルムなど多数実績があります。

樹脂の結晶化と熱収縮

機能性樹脂や耐熱フィルムでの処理目的は、結晶化や熱収縮低減があります。加工時のポイントは複数あるパラメータをマトリクスする際に、最も重要な部分は素材表面の実温です。同じ設定でも素材や厚み、成膜時の製造条件により顕著に変化しますがMSRでは過去の実績データを元に、熟知した技術者による微調整加減で実現しています。今後も、唯一無二で有り続けることを目指し学んでいきます。

フィルムの熱収縮、寸法安定には「ゼロ」で
熱収縮率を軽減させる為の「やっかいな敵は張力」。ロールtoロールの搬送なので少なからず張力が掛かってしまいます。「ある程度、低張力なので軽減するんじゃないの～？」　　いいえ、そんなことはありません。特殊な手法で少しの張力をキャンセルすることに成功

NAVIGATION

ーナビゲーションー

素材を選ぶ

フッ素フィルム

ポリイミドフィルム

PEEK

ポリエステルフィルム

COP

PMMA

PPS

ポリカーボネートフィルム

ポリプロピレン

LCP

直ぐに連絡

担当者（杉山）へ直通

ロール to ロール、連続240分（最大）が成せるブレークスルー

研究者からもう少し加熱時間を長く、高くとの声が多かったので超精密モーターと熱管理制御で連続4時間まで可能に致しました。材料を巻き戻しながら、ロールtoロールの状態でおこないます。

酸化対策が必要な場合は窒素気流条件下で行います。

熱処理（焼成加工）で解決できること

・残留応力トラブル

・結晶化（抵抗値の安定）
・導電膜の抵抗値を下げる
・加熱プロセスによるフィルム変形の対策

・平面性が出ないので製品性能が出ないなど解決
・打跡を解消する

・横段（よこだん）の解消
・残留溶媒問題
・脱水処理

・圧延油を熱で飛ばす
・熱収縮低減（応力を限りなくゼロに）

コーティングを焼き付ける

コーティング設備の乾燥炉では不十分という時には高温熱処理炉をお使いください。最高温度600℃、最長処理時間240分という他に類を見ないスペックで【コーティングをとことん焼き付ける】という要求も満たします。アニール処理で密着性も向上します。

樹脂の結晶化と熱収縮

機能性樹脂や耐熱フィルムでの処理目的は、結晶化や熱収縮低減があります。加工時のポイントは複数あるパラメータをマトリクスする際に、最も重要な部分は素材表面の実温です。同じ設定でも素材や厚み、成膜時の製造条件により顕著に変化しますがMSRでは過去の実績データを元に、熟知した技術者による微調整加減で実現しています。今後も、唯一無二で有り続けることを目指し学んでいきます。

フィルムの熱収縮、寸法安定には「ゼロ」で
熱収縮率を軽減させる為の「やっかいな敵は張力」。ロールtoロールの搬送なので少なからず張力が掛かってしまいます。「ある程度、低張力なので軽減するんじゃないの～？」　　いいえ、そんなことはありません。特殊な手法で少しの張力をキャンセルすることに成功

残留応力とは

ウィキペディアによると意図しない残留応力の発生は構造物の早期破壊を引き起こす場合もある。残留応力は様々なメカニズムで発生する。例えば、塑性変形や温度勾配、物質の相転移などがある。溶接時に発生する熱は局所的な材料の膨張を発生させる。溶接中は、溶接されている部品が移動したり、溶融金属が膨張を吸収するが、溶接完了時には、ある部分は他の場所以上に早く冷却され、残留応力が残る結果となる。

フィルムや金属箔の製造工程では、このような残留応力が必ず存在し、それらが品質の鍵を握るといっても過言ではなく、高精度を要求される程、アニール処理は必要とされます。

残留溶剤を揮発させる。

フィルム型機能膜や多層絶縁フィルム、包装材料や容器、ゴム・プラスチック等の石油化学製品は、製造工程でインキや接着剤、粘着剤、コーティング塗工液などの各種有機溶剤が多量に使用されます。その際の有機溶剤等は、乾燥工程等で殆ど揮発・除去されますが、僅かに製品内部に残留します。残留溶剤が次の工程で悪影響を及ぼすことが多くアニール処理で解決することが増え始めています。

偏肉などのゲージバンドもアニール処理で解消！

詳細へスキップ

材料が流れる方向（マシンディレクション）の張力を低くすることは、ロールtoロールの連続熱処理においては、困難な課題です、巻き戻しから引っ張って巻き取るので無理もないですが縦の収縮と大きく関係することから、可能な限り弱い張力制御がもとめられてきました。熱処理メンバーは日々研究の中から張力管理制御を繰り返し繰り返し調整することで最小10Nの張力でワークを管理することが出来ました。お試しください。

熱処理には三つの方法があります

①コンタクトアニール（材料に直接コンタクト）

言わばアイロンですね

加熱ロールで材料に直接コンタクト焼成します

ロール加熱温度は最高500℃。
最大幅1700ｍｍ　長さ１ｍからの試験が可能です。

フロートアニールと違って材料をロールにグリップ（固定）しながらのアニール処理なのでダレやゲージが無く非常に綺麗な状態が保てます。その反面、ロールにコンタクトしながら熱処理しますので応力緩和の効果はフロートタイプに比べると少し劣ります。窒素による酸素パージアウトが必要な場合は下段のフロートアニールにて対応します。

②フロートアニール（浮かした状態で焼成加工）

窒素気流条件対応

フロートアニール方式はロールにコンタクトせずに浮かした状態を保ち

ロールto ロールで
最大240分の連続アニールが可能
最高温度600℃
窒素パージオプション詳しく

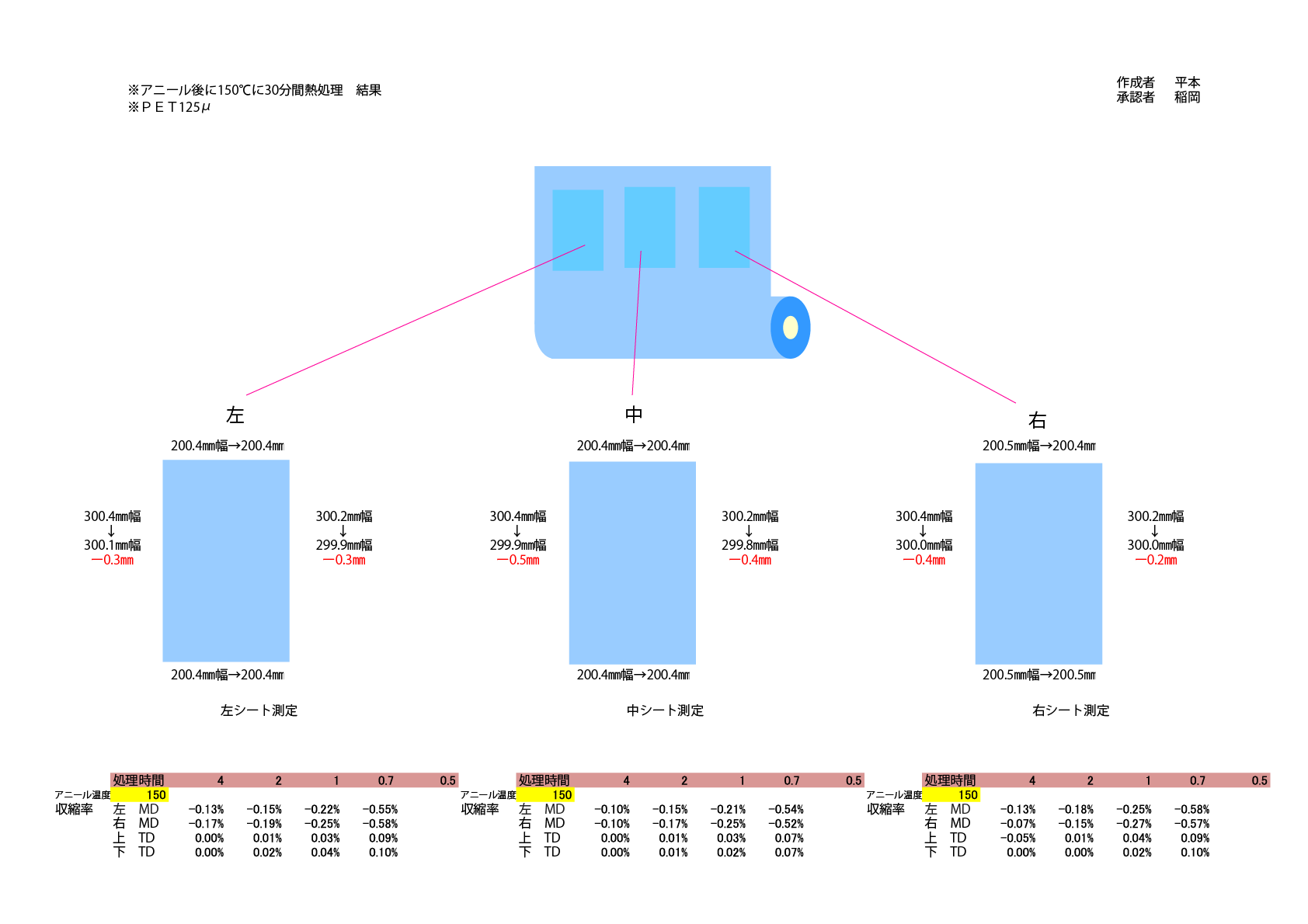

評価試験表（クリックで拡大）

③バッチ炉熱処理 (BOXに入れるだけの熱処理)

放り込むだけ!!

・ロール状のまま
・シート状を大量に

最高温度350°C±1°Cの高精度制御
昇温、高温設計自由オペレートレスでコスト安!

巻き戻しアニール処理（焼成加工）においての実力

最大処理時間：240分

最高温度：500℃(550℃）

ゲージバンドにも大きな効果

フィルムやシートは製膜後はとてもデリケートな状態で熱も応力も残った変形しやすい状態巻き取られます。その結果ゲージバンドと呼ばれる見た目で凸凹した状態で仕上がることがあります。そして、その原反には残留応力が内在しているため、塗工やラミネートの熱入れが加わると、度々変形に至ることがあります。そこで、変形が生じる若干低い温度でじわっと加熱することにより、この残留応力を解放させます。
